Трёхголовочный принтер для маркировки яиц ZENYER ZYM-H3 (403H) — 5 400 яиц/ч
Встраиваемый струйный принтер с тремя печатающими головками для трёхрядных сортировщиков ZENYER 102A и 102B — автоматическая маркировка текста, даты, времени, номера партии, изображения и логотипа непосредственно на скорлупе со скоростью до 5 400 яиц в час.
- Производительность: 6 000 яиц/ч
- Синхронизация печати со скоростью и шагом движения яйца
- Печать даты, партии, категории, текста и логотипа
- Пищевые чернила, настройка макетов и сервис
Цена и комплектация
| Официальная цена завода 1 | 493 440 ₽ (36 400 ¥) |
| Доставка и таможенное оформление 2 | 31 900 ₽ |
| НДС 22% | 115 575 ₽ |
| Цена с доставкой и НДС | 640 915 ₽ |
- Прямые цены завода без посредников
- Официальный дилер ZENYER в России
- Гарантия производителя — 12 месяцев
- Пусконаладка и обучение персонала
- Официальная техническая поддержка завода
- Запчасти и сервисная поддержка 7/365
Технические характеристики
Назначение и возможности оборудования
ZENYER ZYM-H3 (403H) — трёхголовочный струйный принтер для автоматической маркировки яиц непосредственно во время их движения по сортировочной машине. Актуальная производительность составляет до 5 400 яиц в час. Производитель специально разработал 403H для трёхрядных сортировщиков ZENYER 102A и ZENYER 102B.
Принтер устанавливается непосредственно на подающий роликовый конвейер сортировщика и оснащён тремя печатающими головками. Каждая головка работает со своим рядом яйца, благодаря чему одновременно маркируются все три ряда без остановки основного производственного потока.
Основная функция ZENYER 403H — нанесение заранее заданной информации на проходящие яйца.
Это может быть дата производства или упаковки, время, номер партии, производственный код, короткий текст, изображение или логотип.
403H относится к стандартным поточным принтерам и не должен описываться как система селективной маркировки категории яйца по весу.
Принтер не выполняет индивидуальное взвешивание продукта и не получает автоматически весовую категорию конкретного яйца для выбора отдельного символа.
Если оператор задал печать даты, выбранная дата наносится на проходящие яйца всех трёх рядов.
Если выбран логотип или производственный код, система наносит соответствующее заранее подготовленное сообщение.
Стандартная логика 403H:
заданный макет → яйцо проходит через датчик → соответствующая печатающая головка наносит сообщение → яйцо продолжает движение по сортировщику.
Если же требуется другая логика:
индивидуальный вес → категория M → печать M;
следующее яйцо → категория L → печать L;
то для такой задачи используется селективный EC-JET2000 или VIDEO JET.
Таким образом, разница между стандартным и селективным принтером заключается не в количестве печатающих головок.

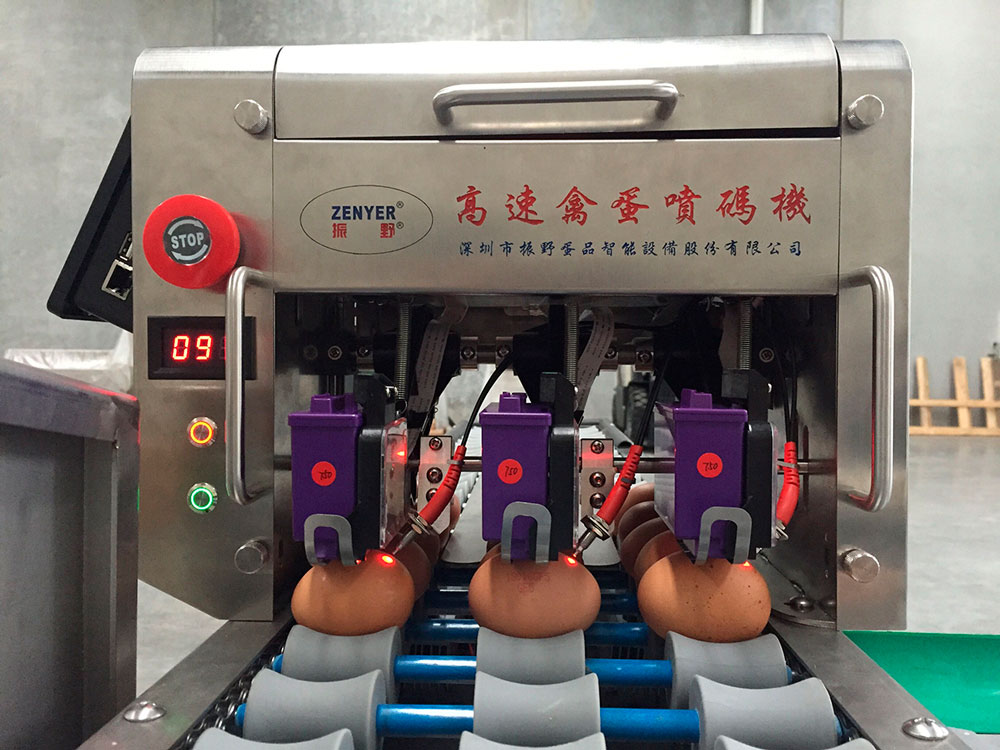

403H имеет три головки потому, что обслуживает три параллельных ряда яйца.
Это не означает, что каждая головка предназначена для отдельной весовой категории.

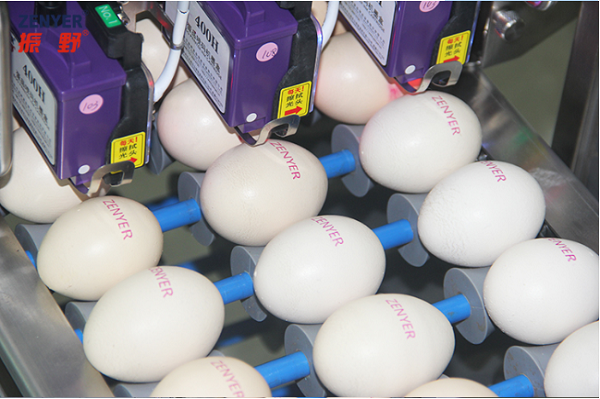

Каждая головка физически отвечает за свой транспортный ряд.
ZENYER 403H специально разработан для моделей 102A и 102B.
Обе машины используют трёхрядную подачу продукта.
Поэтому для полноценной одновременной маркировки всех проходящих яиц требуются три печатающие головки.
Основная схема:
трёхрядный поток яйца → ZENYER 403H → одновременная маркировка трёх рядов → дальнейшее движение по сортировочной машине.
Производитель прямо указывает возможность установки 403H на feeding roller сортировщиков ZENYER 102A и 102B.

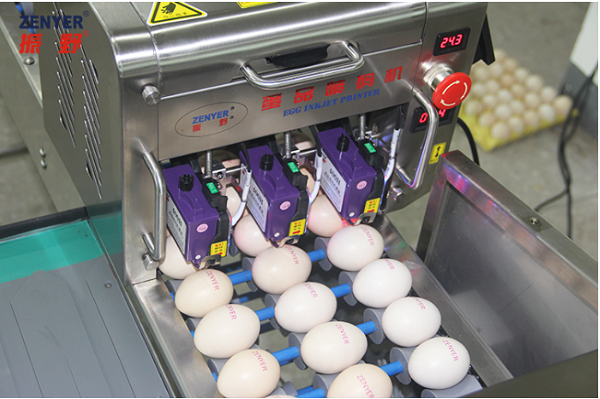

На заводской странице также показана установка принтера на трёхрядном подающем роликовом конвейере 102B.
Это означает, что 403H является не универсальным отдельным принтером для любого транспортёра, а специализированной штатной конфигурацией для соответствующих машин ZENYER.
При выборе оборудования необходимо учитывать не только часовую производительность, но и количество рядов.
Если машина имеет один ряд, используется 401H.
Если два ряда — 402H.
Если три ряда — 403H.
Именно такая логика позволяет правильно подобрать количество печатающих головок под конструкцию основного оборудования.
Принтер работает автоматически.
Для определения прохождения яйца используется интеллектуальная фотоэлектрическая система.
Когда яйцо проходит под соответствующей печатающей головкой, датчик активирует печать.
При отсутствии продукта печатный цикл не запускается, что уменьшает лишний расход чернил.
В трёхрядной конфигурации особенно важно обеспечить стабильное позиционирование продукта относительно каждой из трёх печатающих головок.
Каждый ряд должен проходить по повторяемой траектории.
После монтажа положение головок настраивается отдельно, чтобы маркировка каждого ряда попадала в одинаковую область скорлупы.
При пусконаладке необходимо проверить несколько последовательных яиц во всех трёх рядах.
Если изображение одного ряда расположено ниже, выше или имеет другое качество, положение соответствующей головки корректируется отдельно.

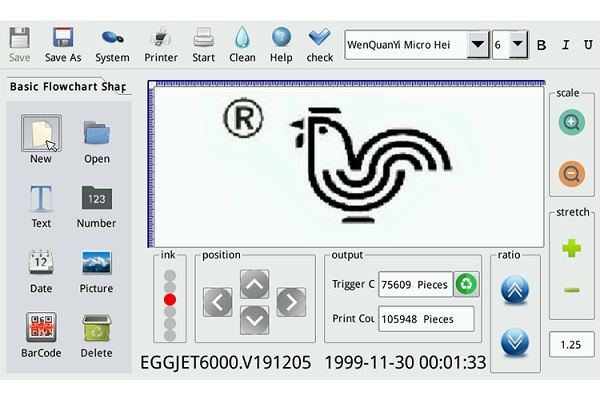

Для управления используется цветной сенсорный экран.
Оператор может создавать и редактировать печатные сообщения непосредственно через интерфейс принтера.
Поддерживаются текст и цифровые символы.
Это позволяет наносить дату, код партии, внутренний номер предприятия и другую короткую производственную информацию.
Принтер также поддерживает дату и время.
В системе предусмотрены стандартные форматы даты, включая Julian date.
Такая возможность полезна для предприятий, использующих собственную систему прослеживаемости партий.

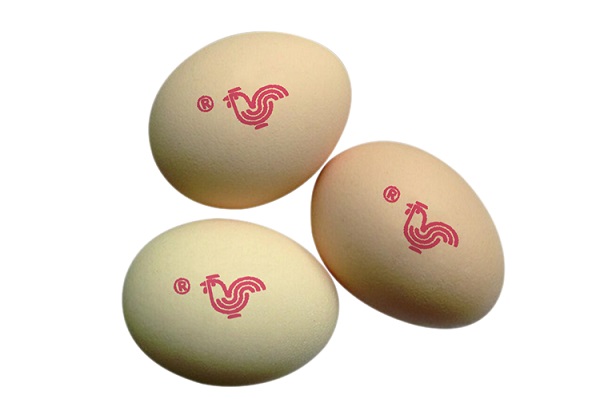

Поддерживается печать графических изображений и логотипов.
Готовое изображение можно импортировать в систему через USB.
Таким образом, один и тот же принтер может использоваться для разных торговых марок или производственных партий путём смены макета.
При этом макет меняется оператором для партии или производственного задания.
Он не меняется автоматически для соседних яиц на основании их индивидуального веса.
Это различие необходимо сохранять во всей карточке.
Высота печатного сообщения составляет до 8,8 мм.
Для поверхности яйца лучше использовать компактную информацию.
Дата, несколько цифр, короткий код или небольшой логотип обычно читаются лучше, чем длинная текстовая строка.
При создании макета необходимо учитывать кривизну скорлупы и ограниченную площадь печати.
Особенно важно это для графических изображений.
Слишком большой логотип может частично попадать на боковую поверхность и выглядеть менее чётко.
Производитель использует специальную подвесную систему картриджей.
Она помогает печатающим головкам работать с яйцами различных размеров.
Во входном потоке сортировщика могут одновременно находиться маленькие и крупные яйца.
Их верхняя поверхность располагается на немного разной высоте относительно конвейера.
Адаптивная подвесная конструкция помогает сохранять стабильное рабочее расстояние и качество печати.
При этом система не определяет вес яйца и не выполняет его сортировку.
Она лишь механически адаптируется к различной высоте продукта.
403H может использоваться на сортировочной машине как до, так и после отдельных технологических операций в зависимости от штатной конструкции конкретной модели.
Но место установки определяется производителем и конструкцией feeding roller.
Не следует самостоятельно переносить головки в произвольную точку машины без проверки положения яйца, скорости и доступности для обслуживания.
Если сортировщик входит в состав комплексной линии мойки и сортировки, маркировку необходимо выполнять после достаточной сушки яйца.
Струйная печать лучше закрепляется на чистой и сухой поверхности скорлупы.
Если яйцо после мойки остаётся влажным, качество маркировки может ухудшиться.
Поэтому при проектировании комплексной линии необходимо учитывать не только положение сортировщика, но и фактическое состояние продукта в зоне печати.
ZENYER 403H рассчитан на работу со скоростью до 5 400 яиц в час.
Это позволяет использовать его без снижения номинальной производительности соответствующих сортировочных машин 102A и 102B.
На текущем российском сайте указано 6 000 яиц в час, однако актуальная заводская спецификация ZENYER устанавливает производительность 403H на уровне 5 400 яиц в час.
Поэтому в карточке следует использовать именно заводское значение.
При эксплуатации оператор контролирует качество печати всех трёх головок.
Если одна головка начинает печатать слабее, соответствующий ряд может отличаться по качеству маркировки от двух остальных.
Рекомендуется регулярно проверять яйца из каждого ряда, а не только общий поток.
Расходные материалы также контролируются отдельно по фактическому состоянию печатающих картриджей.
Для печати непосредственно по скорлупе необходимо использовать подходящие чернила для пищевого применения.
В карточке следует использовать термин чернила, а не «тонер».
403H является струйным принтером и использует картриджи.
При замене расходных материалов необходимо использовать совместимые составы, предусмотренные для конкретной печатной системы.
Перед заказом 403H необходимо указать точную модель сортировщика.
Для штатного применения актуальный производитель прямо указывает ZENYER 102A и ZENYER 102B.
Если речь идёт о другом оборудовании, совместимость должна подтверждаться отдельно.
Также необходимо сообщить содержание маркировки: дату, время, текст, номер партии, производственный код или логотип.
Если клиент одновременно требует автоматическую печать индивидуальной весовой категории, 403H не является правильным решением — в таком случае подбирается селективная система.
Применение и интеграция в линию
Принтер устанавливается над транспортирующим участком после стабилизации положения яйца. Для точной печати согласуются скорость, шаг, число рядов, датчик продукта, энкодер и интерфейс управления.
ZENYER 403H — штатный трёхголовочный принтер для обычной маркировки на сортировщиках ZENYER 102A и 102B.
Основное правило подбора:
3 ряда яйца → 3 печатающие головки → ZENYER 403H.
Принтер устанавливается непосредственно на трёхрядный подающий роликовый конвейер сортировщика.
Каждая печатающая головка обслуживает собственный ряд.
Это позволяет одновременно маркировать весь поток машины со скоростью до 5 400 яиц в час.
Типовая схема:
трёхрядная подача → ZENYER 403H → маркировка трёх рядов → дальнейшая сортировка и упаковка.
Для модели 102A принтер используется как штатный маркировочный модуль соответствующей трёхрядной конфигурации.
Для 102B производитель непосредственно показывает 403H, установленный на трёхрядном feeding roller.
Поэтому именно 403H является правильным стандартным принтером для этой группы сортировщиков.
При подборе нельзя ориентироваться только на производительность.
Например, 402H и 403H относятся к обычной маркировке, но рассчитаны на разное количество параллельных рядов.
401H:
1 головка → однорядный поток.
402H:
2 головки → двухрядные ZENYER 101A / 101B.
403H:
3 головки → трёхрядные ZENYER 102A / 102B.
Таким образом, число печатающих головок должно соответствовать реальной геометрии сортировочного участка.
Не следует выбирать 403H для двухрядного сортировщика только потому, что его производительность выше.
Аналогично 402H не заменяет 403H на трёхрядной машине, поскольку одна линия яйца останется без собственной печатающей головки.
Очень важно также не смешивать 403H с селективными принтерами.
403H выполняет обычную маркировку.
Оператор заранее задаёт сообщение, после чего оно автоматически наносится на проходящие яйца.
Например:
дата → одинаковая дата на всех яйцах партии;
номер партии → одинаковый код на всех яйцах;
логотип → одинаковый логотип на потоке продукции.
Если требуется автоматически менять обозначение для каждого конкретного яйца в зависимости от его веса, применяется другая система:
взвешивание → определение категории → EC-JET2000 или VIDEO JET → селективная маркировка.
Следовательно, слово «категория» не должно использоваться в качестве стандартной функции 403H.
Технически оператор может включить букву категории в обычный макет, если вся партия уже состоит из одного класса.
Например, для партии только категории L можно вручную задать символ L.
Но это не является автоматической селективной маркировкой.
403H не определяет, что первое яйцо относится к M, второе к L, а третье к XL.
Для такого процесса необходим обмен данными с весовой системой сортировщика и селективный принтер.
Также необходимо отличать 403H от автономного 405HS.
403H устанавливается непосредственно на основную сортировочную машину.
405HS имеет собственный конвейер и работает с яйцами уже после их укладки в лоток.
403H:
яйцо находится на трёхрядном сортировочном конвейере → печать непосредственно в процессе работы машины.
405HS:
30 яиц уже находятся в готовом лотке → лоток проходит через отдельную автономную машину → маркировка пяти рядов.
Это позволяет выбрать правильное оборудование даже при одинаковом запросе клиента «нужно печатать дату».
Если дата должна наноситься непосредственно во время сортировки на 102A или 102B — выбирается 403H.
Если продукция уже находится в готовых лотках и маркировка должна выполняться отдельной операцией — выбирается 405HS.
Если маркировка должна автоматически зависеть от фактического веса каждого яйца — выбирается EC-JET2000 или VIDEO JET.
При интеграции 403H необходимо проверить положение всех трёх печатающих головок.
Каждый ряд должен проходить под своей головкой по стабильной траектории.
После монтажа выполняется настройка зоны отпечатка.
Положение символа должно быть одинаковым на яйцах всех трёх рядов.
Фотоэлектрический датчик активирует печать при прохождении продукции.
Такая система помогает синхронизировать нанесение сообщения с реальным положением яйца и сокращает бесполезный расход чернил.
На сенсорном экране оператор создаёт или редактирует рабочий макет.
Это может быть текст, номер, дата, время или другой короткий производственный код.
Логотип и графические изображения загружаются через USB.
Для разных производственных партий можно сохранять и менять соответствующие макеты.
Например, одна партия может иметь один код птицефабрики, а другая — другой.
При смене партии оператор выбирает требуемое сообщение до начала её маркировки.
Для обеспечения прослеживаемости важно исключить смешивание продукции разных партий при смене макета.
При работе после мойки необходимо убедиться, что скорлупа достаточно высушена.
На влажной поверхности качество струйной печати может ухудшаться.
Поэтому если 102A или 102B входит в состав линии с предварительной мойкой, маркировочный участок должен получать уже достаточно сухое яйцо.
Подвесная система картриджей помогает компенсировать различия высоты продукта.
Так как яйца ещё не отсортированы по весу в момент поступления на начальный участок, в одном потоке могут находиться экземпляры разных размеров.
Крупное яйцо выше, маленькое ниже, поэтому адаптивная конструкция помогает поддерживать стабильное качество печати.
Для обслуживания необходимо обеспечить доступ ко всем трём головкам.
Оператор должен иметь возможность заменить картридж или выполнить очистку конкретного печатающего узла без сложного демонтажа других частей машины.
При ежедневном контроле желательно проверять отпечатки всех трёх рядов.
Если качество ухудшается только в одном ряду, проблема, вероятнее всего, относится именно к соответствующей головке или её положению.
Для подготовки предложения необходимо сообщить точную модель машины — 102A или 102B, требуемый формат маркировки и условия эксплуатации.
Если клиент спрашивает о печати категории, дополнительно необходимо выяснить, требуется ли просто заданная буква для всей партии или именно автоматическая индивидуальная категория по весу каждого яйца.
Во втором случае вместо 403H следует рассматривать селективный принтер.
Видео принтера для маркировки яиц ZENYER 403H
Посмотрите синхронизацию печати с движением яйца, работу датчиков и энкодера, смену макетов и качество нанесения маркировки.
Больше видео об оборудовании ZENYER
На нашем канале опубликованы обзоры принтеров, демонстрации печати на яйце и примеры интеграции с сортировочными и упаковочными машинами.
Перейти на канал RuTubeПолучить консультацию и коммерческое предложение
Сообщите модель линии, производительность, число рядов, требуемое содержание печати, тип чернил и город поставки. Мы подберём совместимую конфигурацию и подготовим расчёт.
Связаться с менеджером
Задайте вопрос о типе печати, количестве головок, совместимости с вашей машиной, пищевых чернилах, макетах или интеграции со шкафом управления.
Учтём производительность, количество рядов, шаг движения яйца, формат маркировки и необходимость автоматической смены данных.
Добавим печатающие головки, контроллер, датчик продукта, энкодер, крепления, комплект пищевых чернил, доставку, НДС и условия поставки.
Отправим документ с техническими характеристиками, ценой и сроком действия предложения.
Для предварительного расчёта укажите модель оборудования, производительность, количество рядов, требуемый текст или логотип, город доставки и необходимые опции.
Запросить коммерческое предложение
Подготовим предложение с ценой оборудования, доставкой, НДС, сроками поставки и выбранной комплектацией.
