Двухголовочный принтер для маркировки яиц ZENYER ZYM-H2 (402H) — 4 000 яиц/ч
Встраиваемый струйный принтер с двумя печатающими головками для сортировщиков ZENYER 101A и 101B — автоматическое нанесение текста, даты, времени, номера партии, изображения и логотипа непосредственно на скорлупу со скоростью до 4 000 яиц в час.
- Производительность: 4 000 яиц/ч
- Синхронизация печати со скоростью и шагом движения яйца
- Печать даты, партии, категории, текста и логотипа
- Пищевые чернила, настройка макетов и сервис
Цена и комплектация
| Официальная цена завода 1 | 440 572 ₽ (32 500 ¥) |
| Доставка и таможенное оформление 2 | 29 150 ₽ |
| НДС 22% | 103 339 ₽ |
| Цена с доставкой и НДС | 573 060 ₽ |
- Прямые цены завода без посредников
- Официальный дилер ZENYER в России
- Гарантия производителя — 12 месяцев
- Пусконаладка и обучение персонала
- Официальная техническая поддержка завода
- Запчасти и сервисная поддержка 7/365
Технические характеристики
Назначение и возможности оборудования
ZENYER ZYM-H2 (402H) — двухголовочный струйный принтер для автоматической маркировки яиц непосредственно во время их движения по сортировочной машине. Производительность составляет до 4 000 яиц в час. Производитель специально разработал 402H для сортировщиков ZENYER 101A и ZENYER 101B.
Принтер устанавливается на подающий роликовый конвейер сортировщика и оснащён двумя печатающими головками. Такая конфигурация соответствует двухрядному потоку яйца и позволяет выполнять маркировку обоих рядов непосредственно в процессе работы машины.
Основная функция ZENYER 402H — нанесение заранее заданной информации на проходящие яйца.
Это может быть дата производства или упаковки, время, номер партии, код предприятия, короткий текст, графический знак или логотип.
Принтер относится к категории стандартных поточных маркировщиков.
Он не выполняет индивидуальное взвешивание яйца и не получает от сортировщика весовую категорию конкретного продукта для автоматического изменения маркировки.
Именно поэтому 402H необходимо отличать от селективных принтеров EC-JET2000 и VIDEO JET.
Работа 402H:
заданное сообщение → яйцо проходит под печатающей головкой → автоматическая печать → то же заданное сообщение наносится на следующий продукт.
Работа селективного принтера:
индивидуальное взвешивание → определение категории → выбор соответствующего обозначения → печать категории конкретного яйца.
Это принципиально разные задачи.
Если на всех яйцах партии необходимо печатать одну дату, один номер партии или один логотип, ZENYER 402H полностью соответствует этой задаче.
Если же соседние яйца должны автоматически получать разные обозначения M, L, XL или другие категории в зависимости от их фактического веса, необходим EC-JET2000 или VIDEO JET.
Даже несмотря на то, что 402H установлен непосредственно на весовом сортировщике, сам факт такой установки не делает его селективной системой.
Он использует транспортирующий механизм сортировщика как место для печати, но его стандартная функция остаётся обычной маркировкой.
ZENYER специально указывает совместимость 402H с моделями 101A и 101B.
Обе машины работают с производительностью до 4 000 яиц в час, поэтому производительность принтера согласована со скоростью этих сортировщиков.

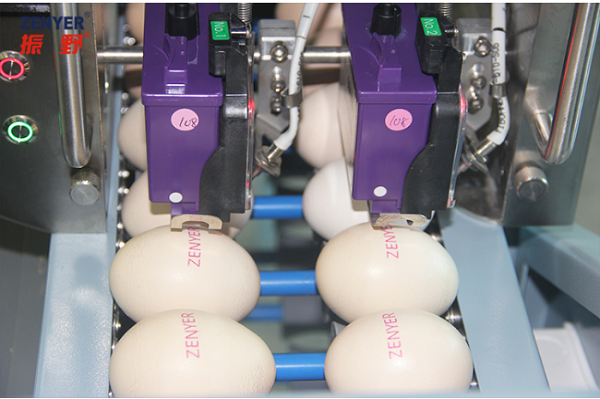

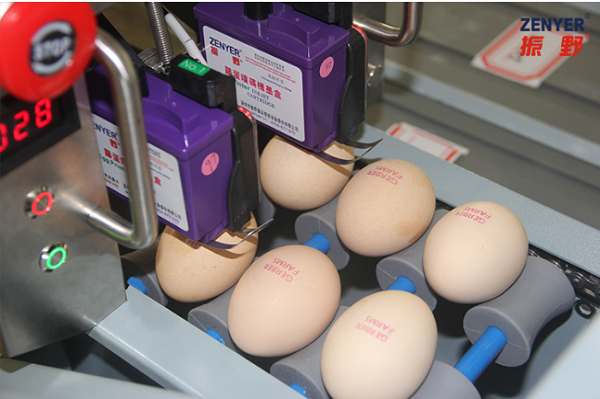

Две печатающие головки располагаются над двумя параллельными рядами яйца.
Каждая головка отвечает за свой ряд, что позволяет наносить маркировку в непрерывном режиме без необходимости объединять яйца в один поток.
Типовая схема:
ручная или механизированная подача → двухрядный роликовый конвейер → ZENYER 402H → маркировка обоих рядов → овоскопирование → взвешивание → сортировка → ручная упаковка по категориям.
Конкретное расположение принтера определяется конструкцией сортировщика, но производитель прямо предусматривает его монтаж на feeding roller модели 101A или 101B.
402H также является штатной опцией для расширенных конфигураций этих сортировщиков.
Например, ZENYER 101BS состоит из сортировщика 101B и накопителя 604A, а 402H предлагается производителем как дополнительный принтер для этой системы.
При добавлении ручного вакуумного загрузчика 602 получается более удобная конфигурация подачи продукта:
лоток на 30 яиц → вакуумный загрузчик 602 → накопитель 604A → двухрядный поток → ZENYER 402H → сортировщик 101B.
Принтер также может входить в состав комплексной линии мойки и сортировки.
Производитель указывает совместную работу ZENYER 200A, накопителя 604A, сортировщика 101B и опционального 402H в составе линии ZENYER 300A.
В такой конфигурации яйца сначала проходят мойку и сушку, затем поступают через накопитель на сортировщик и маркируются в процессе прохождения линии.
Пример комплексной схемы:
мойка ZENYER 200A → сушка → накопитель 604A → ZENYER 402H → сортировка 101B → ручная упаковка по весовым категориям.
При работе после мойки особенно важно, чтобы поверхность скорлупы была достаточно сухой.
Струйная маркировка лучше наносится на чистую и сухую поверхность.
Поэтому печатающий участок должен располагаться после полноценного этапа сушки.
Если на поверхности остаётся вода, изображение может получаться менее стабильным и хуже закрепляться.
Печать выполняется автоматически.
Для определения положения продукта используется фотоэлектрический датчик.
Когда яйцо достигает печатающей позиции, система активирует соответствующую головку и наносит выбранное сообщение.
При отсутствии яйца в рабочей позиции печать не требуется, что помогает исключить ненужный расход чернил.
Оператор предварительно создаёт необходимый макет на панели управления.

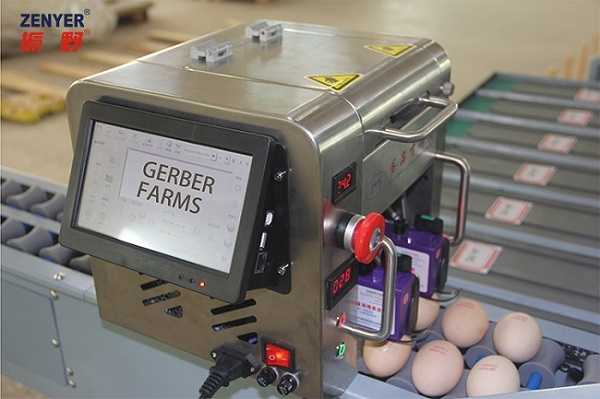

ZENYER 402H оснащён цветным сенсорным экраном.

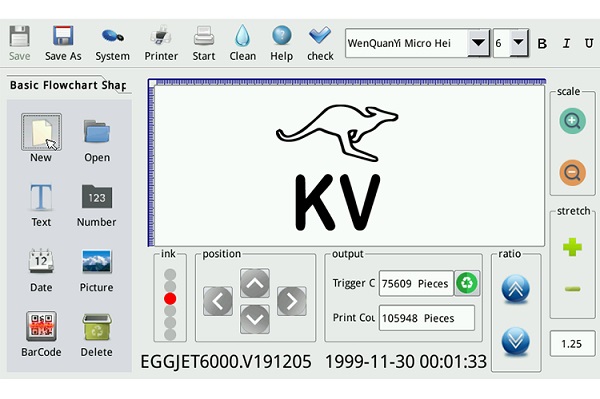

На нём можно создавать и редактировать текстовые и цифровые сообщения, устанавливать дату и время и управлять параметрами печати.
Принтер поддерживает несколько вариантов формата даты.
Производитель отдельно указывает поддержку Julian date, что позволяет использовать систему для различных схем производственной прослеживаемости.

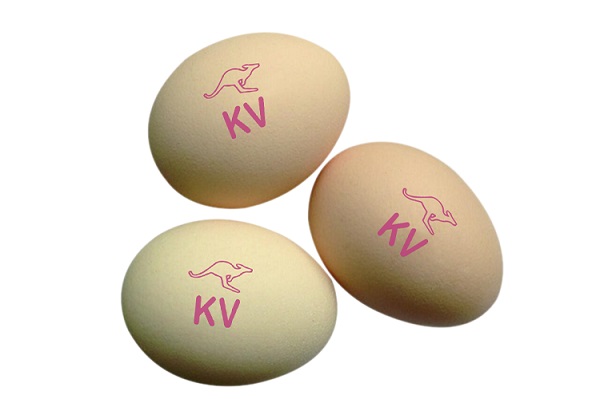

Графические изображения и логотипы также поддерживаются.
Подготовленный графический файл можно загрузить в систему через USB и использовать как часть печатного сообщения.
Высота сообщения составляет до 8,8 мм.
При работе с яйцом это достаточно для нанесения компактной и хорошо читаемой производственной информации.
На практике наиболее удобны короткие сообщения: дата, несколько символов, код партии или небольшой логотип.
Чем больше информации требуется разместить на ограниченной и изогнутой поверхности скорлупы, тем важнее правильно подготовить макет.
Длинный текст может быть менее читаемым, чем несколько коротких производственных кодов.
ZENYER использует специальную подвесную конструкцию картриджей.
Она помогает сохранять стабильное положение печати при прохождении яиц разных размеров.
Это особенно актуально на сортировочной машине, поскольку во входном потоке до определения весовых категорий одновременно находятся яйца различной массы и геометрии.
Крупное яйцо располагается ближе к печатающему узлу, маленькое — ниже.
Подвесная система помогает компенсировать такие различия и поддерживать стабильное качество маркировки.
Эту функцию нельзя путать с определением категории яйца.
402H физически адаптируется к различной высоте продукта, но не определяет его массу.
Принтер предназначен для автоматической работы внутри производственного потока.
После выбора сообщения оператору не требуется вручную запускать печать для каждого яйца.
Основными обязанностями становятся контроль качества отпечатка, наличие расходных материалов и периодическое обслуживание печатающих головок.
Поскольку головок две, необходимо контролировать качество печати в обоих рядах.
Если один картридж загрязнён или изношен сильнее другого, качество маркировки двух рядов может отличаться.
Поэтому при визуальном контроле необходимо проверять яйца с обеих сторон транспортирующего участка.
Для маркировки следует использовать совместимые чернила для печати по яичной скорлупе.
В карточке правильнее использовать термин чернила, а не «тонер».
402H является струйным принтером и использует печатающие картриджи.
Тонер относится к другому принципу печати и технически неверно описывает эту модель.
Необходимо также учитывать требования конкретного рынка к расходным материалам для пищевой продукции.
Перед заказом следует определить, какую информацию требуется наносить и на какую конкретно машину устанавливается принтер.
Для ZENYER 101A и 101B производитель уже предусматривает штатную интеграцию 402H.
Если речь идёт о другой машине, совместимость не следует автоматически предполагать только по совпадению производительности.
Количество рядов, конструкция транспортирующего участка и место установки печатающих головок должны соответствовать конфигурации принтера.
Если используется однорядная машина, логичнее выбрать 401H.
Если требуется двухрядная обычная маркировка на 101A или 101B, используется 402H.
Если нужна автоматическая смена категории по весу конкретного яйца, используются EC-JET2000 или VIDEO JET.
Если яйцо уже уложено в готовые лотки и маркировку необходимо выполнять отдельной операцией, используется автономный ZENYER 405HS.
Применение и интеграция в линию
Принтер устанавливается над транспортирующим участком после стабилизации положения яйца. Для точной печати согласуются скорость, шаг, число рядов, датчик продукта, энкодер и интерфейс управления.
ZENYER 402H — штатный двухголовочный принтер для обычной маркировки на сортировщиках ZENYER 101A и 101B.
Основная схема интеграции:
двухрядная подача яйца → ZENYER 402H → маркировка обоих рядов → дальнейшая обработка на сортировщике.
Модель подбирается именно по конфигурации транспортирующего участка.
У 101A и 101B яйца проходят по двум параллельным рядам, поэтому принтер оснащён двумя печатающими головками.
Каждая головка наносит маркировку на свой ряд.
Это позволяет обрабатывать полный поток сортировочной машины производительностью до 4 000 яиц в час.
Для ZENYER 101A типовая конфигурация выглядит следующим образом:
ручная двухрядная подача → ZENYER 402H → овоскопирование → электронное взвешивание → распределение по весовым категориям → ручная упаковка.
Для ZENYER 101B принцип аналогичный, но конструкция машины позволяет включать её в более развитые комплексы.
Например:
вакуумный загрузчик 602 → накопитель 604A → ZENYER 402H → сортировщик 101B → ручная упаковка.
Производитель также предлагает 402H как опцию для конфигурации ZENYER 101BS.
101BS объединяет сортировщик 101B и накопитель 604A.
Дополнительно к этой системе могут использоваться вакуумный загрузчик 602 и принтер 402H.
Расширенная схема 101BS:
лотки на 30 яиц → ZENYER 602 → накопитель 604A → двухрядный поток → 402H → сортировка → ручная упаковка.
402H может также использоваться в составе линии ZENYER 300A.
Производитель формирует такую систему из мойщика 200A, накопителя 604A, сортировщика 101B и опционального принтера 402H.
Схема линии:
мойка ZENYER 200A → сушка → накопитель 604A → ZENYER 402H → сортировщик 101B → упаковка по категориям.
При этом производительность всей комплексной линии определяется производительностью входящих в неё основных машин.
Сам 402H рассчитан на поток до 4 000 яиц в час и имеет необходимый запас для работы с соответствующими конфигурациями.
Очень важно правильно понимать место принтера относительно процесса сортировки.
402H может физически находиться на сортировочной машине, но это не означает, что он автоматически печатает результат весовой сортировки.
402H — обычный принтер.
Если оператор установил сообщение с датой, принтер наносит заданную дату на проходящий поток.
Если установлены дата и логотип, используется этот макет.
Если требуется номер партии, он также задаётся оператором.
Для автоматической селективной печати применяется другая технология.
Селективная схема:
индивидуальный вес → определение категории → EC-JET2000 или VIDEO JET → соответствующая маркировка конкретного яйца.
Поэтому при подборе принтера нельзя использовать только формулировку «клиент хочет печатать категорию».
Нужно уточнить, каким способом эта категория должна определяться.
Если предприятие заранее упаковывает только одну категорию и хочет вручную установить в принтере букву M для всей партии, технически это обычное заданное сообщение.
Но если в одном непрерывном смешанном потоке соседние яйца должны автоматически получать M, L и XL на основании фактического взвешивания, 402H для такой задачи не предназначен.
В этом случае нужен селективный EC-JET2000 или VIDEO JET.
Также следует правильно выбирать между 401H и 402H.
401H:
1 печатающая головка → однорядная машина.
402H:
2 печатающие головки → двухрядные ZENYER 101A и 101B.
Разница заключается не в том, что один печатает дату, а второй категорию.
Оба относятся к стандартной маркировке.
Главное различие — количество рабочих рядов и соответствующих печатающих головок.
Для более производительных многорядных систем используется 403H либо другая подходящая конфигурация.
Отдельно необходимо отличать 402H от ZENYER 405HS.
405HS не устанавливается на роликовый конвейер сортировщика.
Это автономная машина со своим конвейером, предназначенная для маркировки яиц, уже размещённых в готовом лотке на 30 штук.
402H:
яйца ещё движутся по сортировочной машине → печать непосредственно на двух рядах.
405HS:
яйца уже находятся в лотке → лоток отдельно проходит через автономный принтер.
Если на предприятии используется 101A или 101B и маркировку удобно выполнять непосредственно в процессе сортировки, 402H является наиболее логичным штатным вариантом.
Если оборудование уже установлено и маркировка должна быть добавлена позднее, возможность дооснащения также необходимо проверять по конкретной комплектации машины.
Поскольку 402H изначально создан для 101A и 101B, такая интеграция значительно проще, чем попытка адаптировать универсальный сторонний принтер.
Тем не менее необходимо проверить наличие креплений, место для двух головок, датчики и состояние электрической части конкретного оборудования.
После монтажа выполняется настройка положения каждой печатающей головки.
Отпечаток должен наноситься в повторяемую область скорлупы и хорошо читаться.
Для двух рядов положение обеих головок проверяется отдельно.
После этого настраивается срабатывание печати при прохождении яйца.
Фотоэлектрический датчик фиксирует продукт и инициирует печатный цикл.
На практике после пусконаладки необходимо проверить несколько последовательных яиц каждого ряда.
Если надпись на одном ряду расположена правильно, а на втором смещена, корректируется соответствующая головка.
После мойки особенно важно состояние поверхности продукта.
Если 402H является частью линии 300A, яйца перед печатью должны пройти предусмотренную сушку.
Для лучшего качества поверхность скорлупы должна быть чистой и достаточно сухой.
При смене производственной партии оператор может изменить дату, номер партии или другую информацию через цветную сенсорную панель.
Логотипы и изображения могут загружаться через USB.
Это позволяет использовать один принтер для продукции разных заказчиков или торговых марок, если предприятие производит несколько вариантов маркированного яйца.
При этом необходимо правильно менять макет между партиями и не смешивать продукцию с различными требованиями к маркировке.
Для подготовки коммерческого предложения необходимо сообщить точную модель сортировщика — 101A, 101B или соответствующую комплексную конфигурацию, — а также требуемый текст, дату, код или логотип.
Если клиент одновременно требует автоматическую печать весовой категории, вместо стандартного 402H необходимо рассматривать селективные системы.
