Одноголовочный принтер для маркировки яиц ZENYER ZYM-H1 (401H)

ZENYER ZYM-H1 (401H) — компактный одноголовочный струйный принтер для автоматической маркировки яиц непосредственно во время их движения по однорядному конвейеру. Модель специально разработана для установки на однорядные мойщики и сортировщики ZENYER и работает синхронно с движением яйца по основной машине.

401H предназначен для нанесения заранее заданной маркировки: текста, цифр, даты, времени, номера партии, производственного кода, изображения или логотипа. Печать запускается автоматически фотоэлектрическим датчиком только в момент прохождения яйца через печатающую позицию.

Главное назначение ZENYER 401H — обычная поточная маркировка яйца. Принтер устанавливается непосредственно над однорядным транспортирующим участком совместимой машины и наносит выбранное сообщение на каждое проходящее яйцо.

Это принципиально отличает 401H от селективных систем EC-JET2000 и VIDEO JET.

401H не определяет вес яйца и не получает индивидуальную весовую категорию каждого яйца от сортировочной системы.

Если оператор установил печать даты, одна и та же соответствующая дата наносится на проходящий поток.

Если установлен номер партии, производственный код или логотип, принтер наносит выбранное сообщение в соответствии с заданным макетом.

Поэтому ZENYER 401H следует использовать там, где содержание маркировки известно заранее и не должно автоматически изменяться для соседних яиц в зависимости от их индивидуального веса.

Пример обычной маркировки:

яйцо → датчик → заранее заданная дата → печать;

следующее яйцо → датчик → та же дата → печать.

Если же требуется другой процесс:

взвешивание яйца → категория M → печать M;

следующее яйцо → категория L → печать L;

то для такой задачи необходим не 401H, а селективная система EC-JET2000 или VIDEO JET на совместимом сортировщике.

ZENYER 401H оснащён одной печатающей головкой. Именно поэтому производитель предназначает его для однорядного транспортирующего участка.

Печатающая головка размещается над траекторией движения яйца и работает бесконтактно.

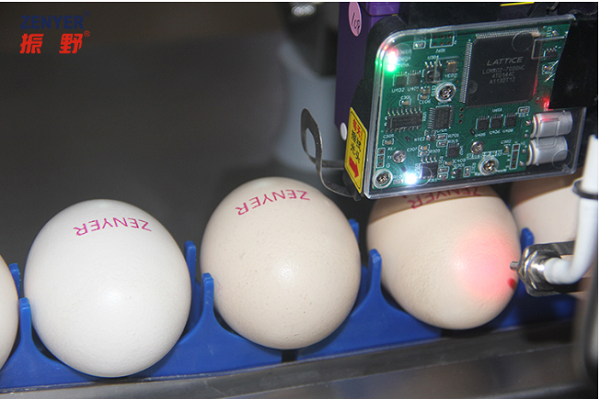

При прохождении продукта через рабочую зону фотоэлектрический датчик фиксирует наличие яйца и автоматически инициирует печать.

Такой принцип помогает сократить ненужный расход чернил: система не должна выполнять печатный цикл, если в соответствующей позиции нет яйца.

Печать выполняется непосредственно во время движения продукта, поэтому дополнительный оператор для ручного нанесения маркировки не требуется.

После настройки принтер работает как часть основной машины.

Типовая схема:

однорядный поток яйца → фотоэлектрический датчик → ZENYER 401H → нанесение заданного сообщения → дальнейшее движение по машине.

Модель может устанавливаться на однорядном яйцемоечном оборудовании ZENYER.

При такой конфигурации важно правильно выбрать место печати.

Если яйцо проходит водяную мойку, поверхность скорлупы должна быть достаточно высушена до нанесения чернил.

Поэтому печатающий участок располагается после соответствующей зоны сушки, а не непосредственно над мокрым яйцом.

Схема на моечной машине:

загрузка → мойка → сушка → ZENYER 401H → маркировка → следующий технологический участок.

401H также может использоваться на однорядном сортировщике ZENYER.

В этом случае он выполняет обычную маркировку проходящей продукции, но не превращается автоматически в селективный принтер только потому, что установлен на сортировочной машине.

Это важное различие.

Наличие весового сортировщика само по себе не означает, что 401H получает индивидуальную информацию о категории конкретного яйца.

Стандартная функция модели — egg printing, то есть нанесение заданного печатного сообщения.

Для селективной связи «индивидуальный вес → индивидуальная категория → индивидуальная печать» используются другие системы.

401H поддерживает печать текста и цифр.

Это позволяет наносить короткое название, код производителя, номер партии или другую буквенно-цифровую информацию.

Также поддерживаются дата и время.

Дата может использоваться для производственной маркировки, контроля партии или прослеживаемости продукции.

Производитель предусматривает несколько форматов даты, включая Julian date.

Это позволяет адаптировать формат маркировки под требования конкретного предприятия или рынка.

Кроме текста поддерживается печать изображений и логотипов.

Графический файл можно подготовить заранее и перенести в систему через USB.

После загрузки изображение используется как часть печатного сообщения.

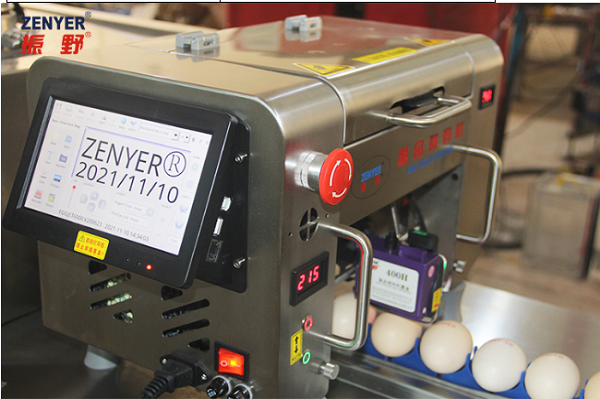

Для управления принтер оснащён цветным сенсорным экраном.

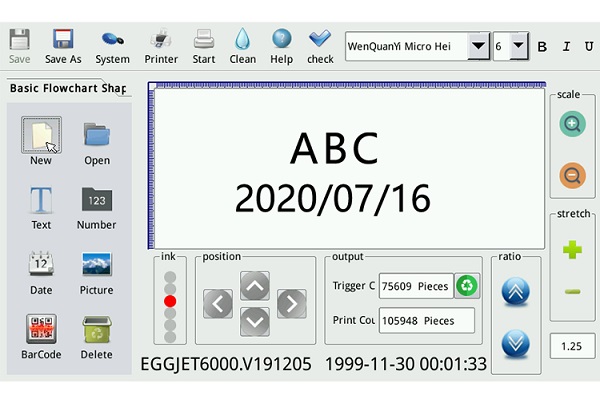

Оператор может непосредственно на экране создавать и редактировать печатное сообщение.

Для повседневной работы производитель предусмотрел простой принцип запуска: после подготовки сообщения достаточно запустить принтер, и дальнейшая печать выполняется автоматически при прохождении яйца через датчик.

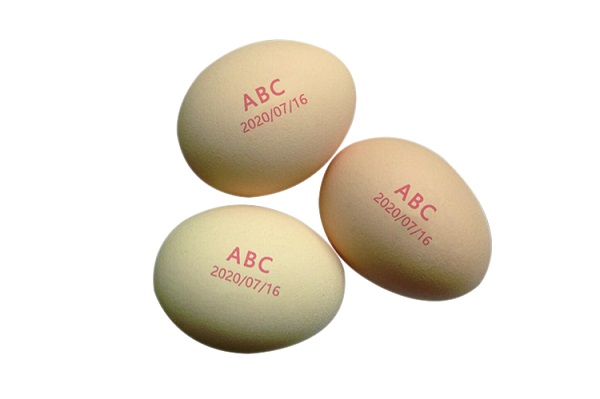

Высота печатного сообщения составляет до 8,8 мм.

Такой формат подходит для компактной маркировки на ограниченной изогнутой поверхности скорлупы.

При создании макета следует учитывать, что яйцо имеет небольшую площадь для читаемой печати.

Лучше использовать короткие сообщения: дату, номер партии, несколько символов, небольшой код или компактный логотип.

Чрезмерно длинный текст может хуже читаться и неоправданно увеличивать расход чернил.

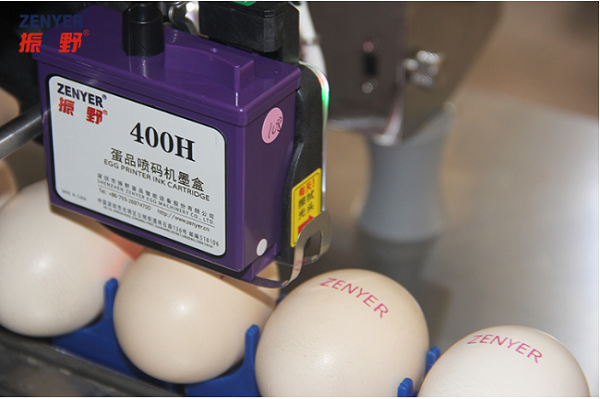

ZENYER использует специальную подвесную конструкцию картриджа.

Она предназначена для адаптации печатающего узла к яйцам разного размера.

Это важно потому, что даже внутри одного производственного потока фактическая высота поверхности скорлупы относительно конвейера может немного различаться.

Адаптивное положение картриджа помогает сохранять стабильное качество и правильное расположение маркировки.

При этом функция не связана с определением весовой категории.

Конструкция лишь помогает физически печатать на яйцах различных размеров.

Рабочий диапазон температуры, заявленный производителем, позволяет использовать принтер в обычных условиях промышленного участка обработки яйца.

Для стабильной маркировки необходимо поддерживать принтер и картридж в чистом состоянии.

Загрязнение печатающей поверхности или засыхание чернил может снижать качество отдельных символов.

Оператор должен регулярно визуально контролировать отпечаток.

Если маркировка становится нечёткой, необходимо проверить состояние картриджа, положение яйца и расстояние до поверхности скорлупы.

Также важно состояние самого яйца.

Поверхность должна быть чистой и достаточно сухой.

Остаточная вода после мойки, загрязнение или сильная нестабильность положения могут ухудшать чёткость печати.

Поэтому качество маркировки зависит не только от принтера, но и от правильной подготовки продукта предыдущими узлами линии.

Для печати по пищевому яйцу необходимо использовать подходящие расходные материалы, предназначенные для соответствующего применения.

Тип картриджа и чернил следует выбирать согласно спецификации оборудования и требованиям рынка, где будет реализовываться продукция.

Не следует заменять рекомендованные расходные материалы произвольными промышленными чернилами.

При подборе 401H основным критерием является не номинальная производительность самого печатающего устройства, а однорядная конфигурация совместимой машины.

Актуальный ZENYER специально определяет 401H как принтер для однорядных мойщиков или сортировщиков.

Для двухрядной машины используется другая конфигурация печатающих головок.

Именно поэтому 401H нельзя автоматически ставить вместо 402H только потому, что оба принтера выполняют обычную маркировку.

Количество печатающих головок должно соответствовать числу одновременно проходящих рядов яйца.

Перед заказом необходимо указать точную модель машины ZENYER, на которую будет устанавливаться 401H.

Также необходимо сообщить, какую информацию требуется печатать: дату, время, номер партии, текст, логотип или комбинацию нескольких элементов.

На основании этого определяется печатный макет, положение принтера и подходящий расходный материал.
