Селективный принтер VIDEO JET для маркировки категории яиц — до 30 000 яиц/ч
Промышленный CIJ-принтер Videojet, интегрированный с автоматическими сортировщиками ZENYER: получает данные о весовой категории каждого яйца и автоматически наносит соответствующую маркировку непосредственно на скорлупу.
- Производительность: 30 000 яиц/ч
- Синхронизация печати со скоростью и шагом движения яйца
- Печать даты, партии, категории, текста и логотипа
- Пищевые чернила, настройка макетов и сервис
Цена и комплектация
| Официальная цена завода 1 | 1 021 621 ₽ (75 400 ¥) |
| Доставка и таможенное оформление 2 | 55 000 ₽ |
| НДС 22% | 236 857 ₽ |
| Цена с доставкой и НДС | 1 313 478 ₽ |
- Прямые цены завода без посредников
- Официальный дилер ZENYER в России
- Гарантия производителя — 12 месяцев
- Пусконаладка и обучение персонала
- Официальная техническая поддержка завода
- Запчасти и сервисная поддержка 7/365
Технические характеристики
Назначение и возможности оборудования

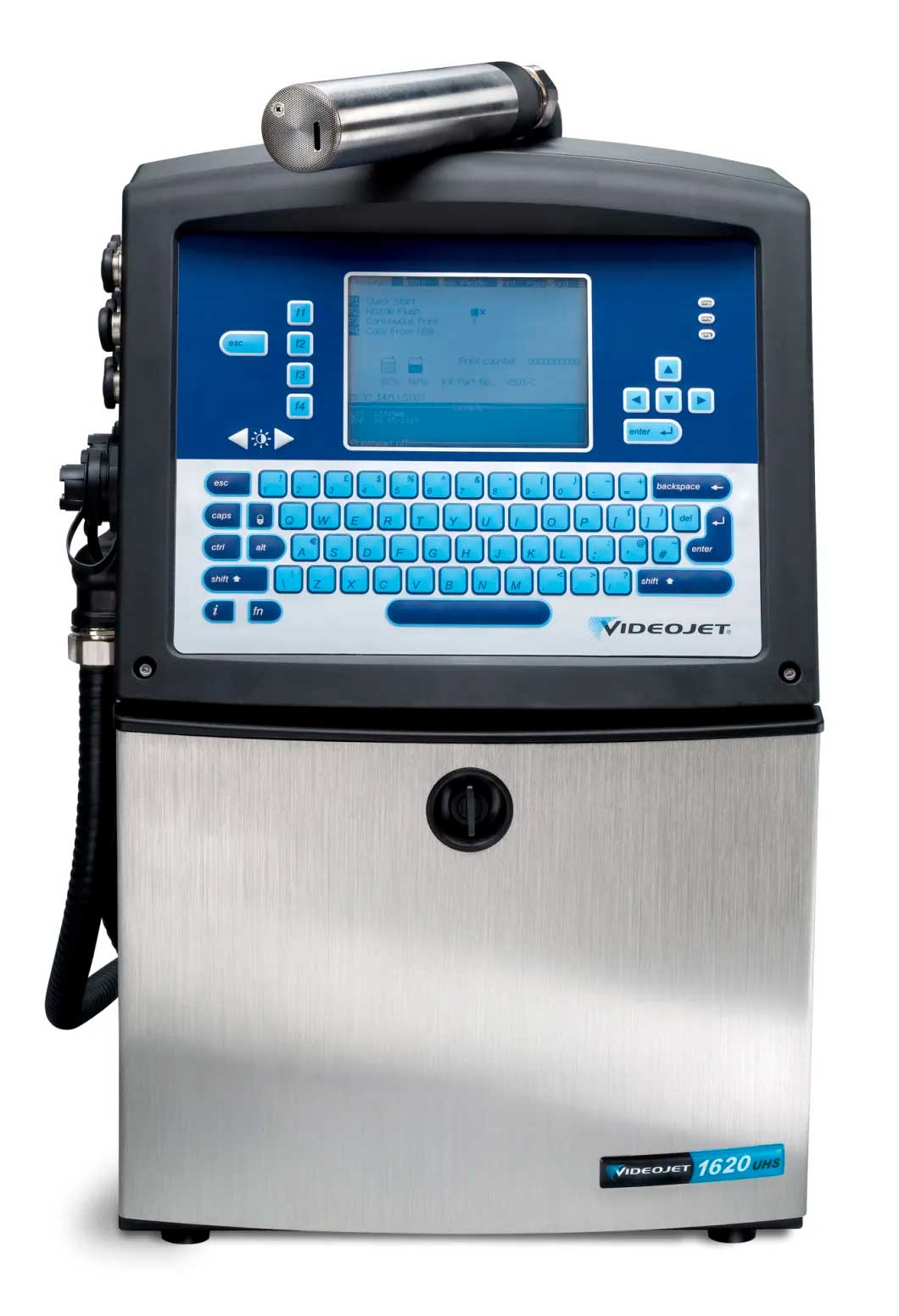

VIDEO JET — профессиональная система непрерывной струйной маркировки, интегрируемая в автоматические сортировочные и упаковочные машины ZENYER. Основная задача принтера — селективная маркировка каждого яйца в соответствии с его фактической весовой категорией, определённой сортировщиком.

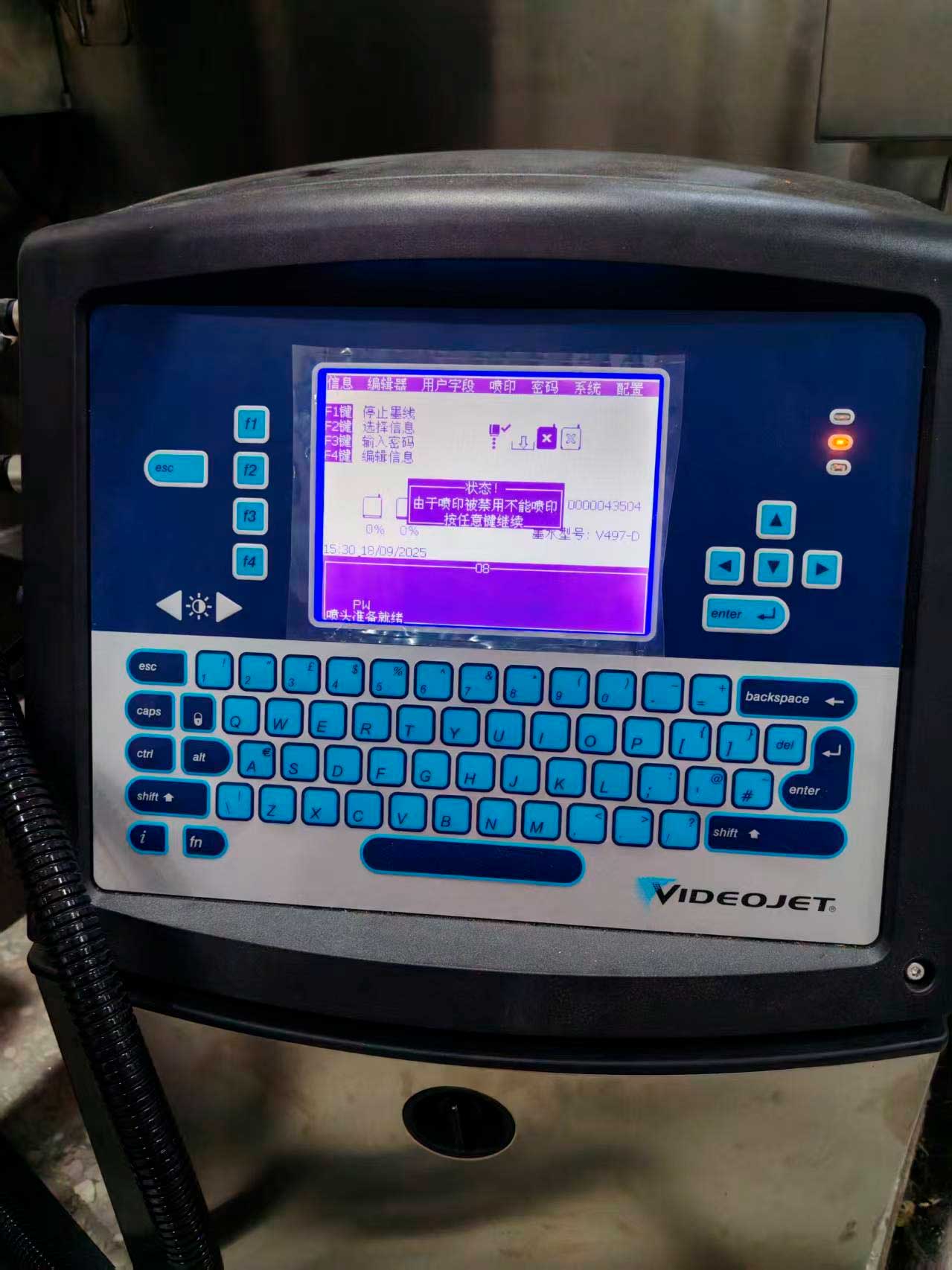

В основе системы используется промышленный CIJ-принтер Videojet. Сортировочная машина индивидуально взвешивает каждое яйцо, присваивает ему соответствующую категорию и передаёт эту информацию в систему маркировки. Когда конкретное яйцо достигает зоны печати, VIDEO JET автоматически наносит именно тот код, который соответствует результату его взвешивания.
VIDEO JET нельзя рассматривать как обычный принтер для нанесения одинаковой даты на всю партию. Его главное преимущество раскрывается именно при работе совместно с автоматическим сортировщиком.
На вход сортировочной машины поступает смешанный поток яиц разного веса. Каждое яйцо проходит через индивидуальную систему взвешивания.
На основании измеренной массы контроллер сортировщика определяет, к какой категории относится конкретное яйцо.
Например, в зависимости от используемой на предприятии классификации одному яйцу может быть присвоена категория M, другому L, третьему XL.
Эта информация сохраняется в системе управления вместе с положением конкретного яйца на транспортирующем механизме.
После взвешивания яйцо продолжает движение по машине.
Когда оно достигает зоны маркировки, система знает, какое именно яйцо находится под печатающей головкой и какая категория была присвоена ему несколькими операциями ранее.
VIDEO JET получает соответствующую команду и автоматически наносит необходимое обозначение на скорлупу.
Принцип работы:
индивидуальное взвешивание → определение категории → сохранение позиции яйца → передача данных в систему печати → VIDEO JET → нанесение соответствующей маркировки → распределение по упаковочным зонам.
Поэтому соседние яйца одного входного потока могут получать совершенно разную маркировку.
Например:
яйцо №1 → категория M → печать M;
яйцо №2 → категория XL → печать XL;
яйцо №3 → категория L → печать L.
Переключение выполняется автоматически и не требует вмешательства оператора между отдельными яйцами.
Это принципиальное отличие селективной системы от стандартных принтеров для яиц.
Обычный поточный принтер получает заранее выбранный макет и наносит соответствующий текст на проходящую продукцию.
Такой принтер отлично подходит для даты, времени, номера партии, кода предприятия, короткого текста или логотипа, если маркировка не зависит от индивидуальной весовой категории каждого яйца.
VIDEO JET решает более сложную задачу: содержание печати связывается с результатом индивидуальной сортировки.
Поэтому основная область применения VIDEO JET — сортировочные машины ZENYER с автоматической упаковкой.
В такой линии весовая категория используется одновременно для двух операций.
Сначала она определяет, что необходимо напечатать на скорлупе.
Затем эта же категория определяет, в какую упаковочную зону должно быть направлено яйцо.
Полная последовательность:
взвешивание → определение категории → селективная маркировка → автоматическое распределение → упаковка яйца соответствующей категории.
В результате обозначение непосредственно на скорлупе соответствует фактической категории продукта внутри упаковки.
Среди сортировочных машин ZENYER с ручной упаковкой селективные принтеры VIDEO JET и EC-JET2000 используются только на специально предусмотренных для такой интеграции моделях.
К таким исключениям относятся ZENYER 104B и ZENYER 108.
Для остальных моделей с ручной упаковкой не следует автоматически рекомендовать VIDEO JET только потому, что на предприятии требуется печать на скорлупе.
Если необходима обычная дата, номер партии или логотип без зависимости от результата индивидуального взвешивания, рациональнее использовать стандартный принтер соответствующей конфигурации.
VIDEO JET и EC-JET2000 выполняют похожую технологическую функцию — оба являются вариантами селективной маркировки для совместимых сортировочных машин ZENYER.
Различие заключается прежде всего в используемой печатной платформе, расходных материалах, системе обслуживания и конкретной комплектации проекта.
VIDEO JET построен на профессиональной промышленной системе непрерывной струйной печати.
Continuous Inkjet, или CIJ, предназначена для высокоскоростной бесконтактной маркировки движущейся продукции.
Печатающая головка физически не касается скорлупы.
Микроскопические капли чернил формируют необходимый символ на поверхности яйца во время его движения через печатающую зону.
Отсутствие механического контакта особенно удобно при работе с хрупкой продукцией, поскольку маркировка не требует прижимать печатающий механизм к скорлупе.
Также не требуется останавливать яйцо непосредственно для нанесения символа.
Печать выполняется на рабочей скорости транспортирующего механизма.
Для селективной маркировки особенно важна точная синхронизация.
Система должна знать не только момент прохождения яйца под печатающей головкой, но и категорию именно этого яйца.
Между весовым модулем и принтером продукт проходит определённое расстояние.
За это время контроллер должен сохранить последовательность продукции и точно связать каждый результат взвешивания с соответствующей физической позицией.
Поэтому при пусконаладке настраивается задержка между определением веса и фактическим моментом печати.
Система привязывается к такту и положению яиц на транспортирующем механизме.
В результате команда на печать подаётся именно в тот момент, когда нужное яйцо находится напротив печатающего сопла.
Ошибка такой синхронизации недопустима, поскольку при обычном принтере она могла бы привести только к смещению изображения на поверхности, а при селективной системе возникает риск нанести на яйцо обозначение соседней категории.
Поэтому селективный принтер поставляется и настраивается как часть конкретной конфигурации сортировочной машины.
Количество и расположение печатающих узлов зависят от модели линии, количества рядов и конструкции транспортирующего участка.
Не следует считать VIDEO JET универсальным отдельным модулем, который можно просто установить над любым конвейером и сразу получить автоматическую маркировку весовой категории.
Без информации от системы взвешивания принтер сам не знает массу яйца.
VIDEO JET не взвешивает яйца самостоятельно.
Он получает результат от сортировщика и выполняет печатную операцию.
Именно сортировщик отвечает за определение фактической массы и присвоение категории.
Кроме обозначения весовой категории система может использоваться для нанесения другой компактной информации.
В зависимости от выбранного макета это может быть дата, номер партии, короткий буквенно-цифровой код или другая производственная информация.
Однако главной причиной выбора VIDEO JET вместо более простого принтера остаётся именно возможность автоматической селективной маркировки по данным сортировщика.
Если одинаковая дата должна печататься на всех яйцах независимо от веса, преимущества селективной системы используются не полностью.
VIDEO JET относится к промышленным CIJ-принтерам, рассчитанным на продолжительную эксплуатацию.
Печатная платформа Videojet использует систему контроля параметров струйной печати, позволяющую поддерживать стабильное формирование символов при изменении условий работы.
Для уменьшения загрязнения печатающей головки используется технология CleanFlow.
Она предназначена для уменьшения накопления чернил вокруг печатающего узла и увеличения интервалов между необходимой очисткой.

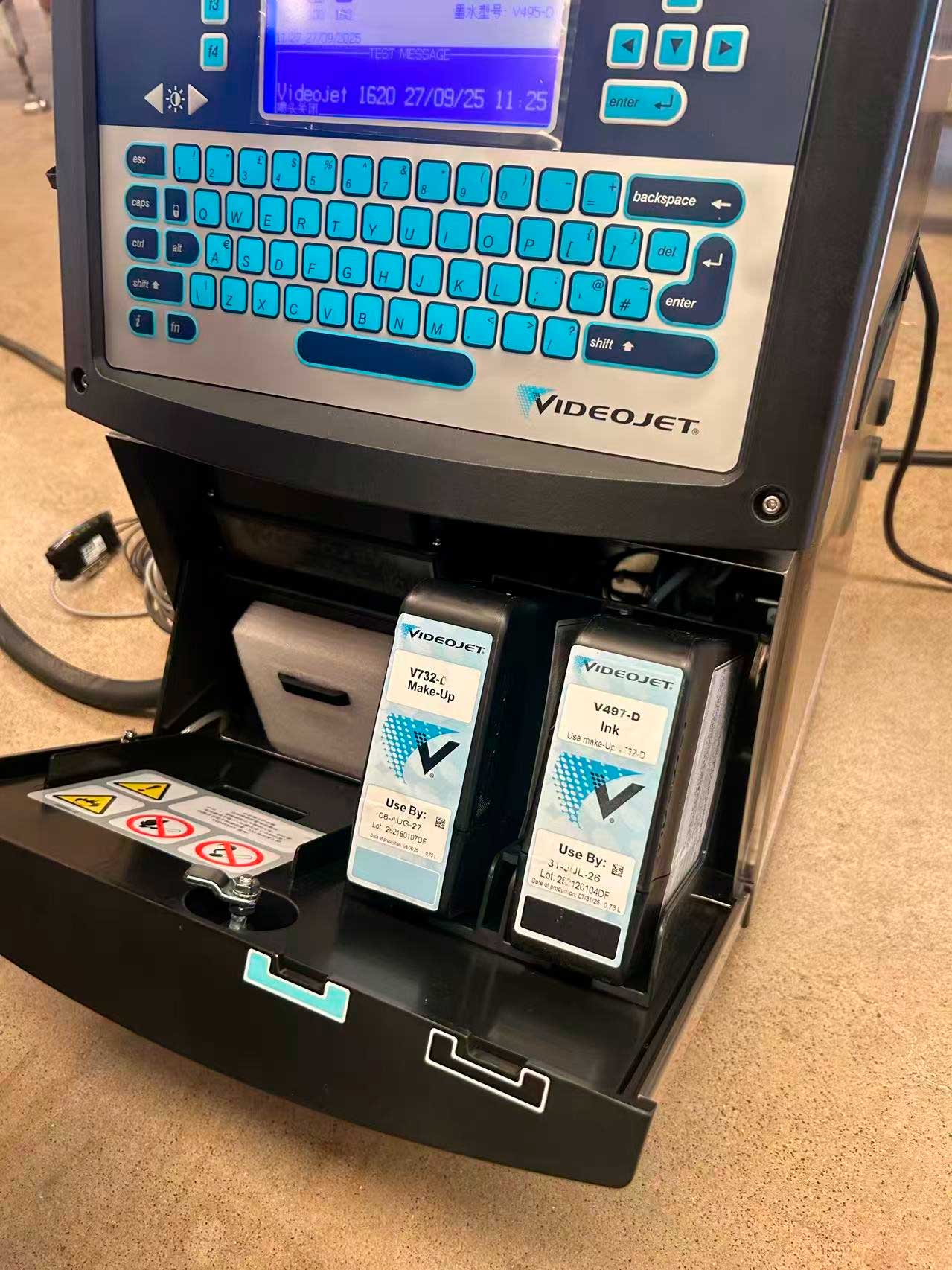

Система Smart Cartridge упрощает работу с расходными материалами.
Картриджная конструкция уменьшает вероятность пролива жидкости при замене и помогает снизить ошибки при обслуживании.
Для маркировки яйца особенно важен правильный выбор чернил.
Далеко не любые промышленные чернила подходят для непосредственного нанесения на скорлупу пищевого яйца.
Для такой задачи должна использоваться совместимая пищевая система чернил, предназначенная именно для соответствующего применения.
Поэтому расходные материалы необходимо заказывать по спецификации конкретной поставленной версии принтера.
Нельзя заменять их произвольными универсальными чернилами только потому, что они подходят к другой CIJ-машине.
Важна и поверхность самого яйца.
Для стабильной печати скорлупа должна быть достаточно чистой и сухой.
Если маркировка выполняется после мойки, яйцо должно пройти полноценную сушку до попадания в печатающую зону.
Остаточная вода на поверхности способна ухудшить формирование и закрепление маркировки.
Поэтому принтер устанавливается в технологически подходящем месте линии — после необходимых операций подготовки продукта и после стабилизации положения яйца.
Размер печатного макета также следует выбирать с учётом небольшой и изогнутой поверхности скорлупы.
Короткая буква весовой категории, дата или компактный код обычно читаются лучше, чем длинная строка с большим количеством символов.
Если требуется печатать одновременно категорию, дату и номер партии, макет необходимо проверить на фактическом размере яйца.
Избыточное количество информации может сделать маркировку менее читаемой.
VIDEO JET особенно интересен предприятиям, где требуется промышленная эксплуатация, стабильность печати и развитая сервисная система маркировочного оборудования.
При этом окончательный выбор между VIDEO JET и EC-JET2000 следует делать для конкретной линии.
Необходимо учитывать модель сортировщика, требуемую производительность, количество печатающих точек, используемый тип чернил, формат маркировки, требования предприятия к обслуживанию и стоимость расходных материалов.
Перед заказом необходимо указать точную модель сортировочной машины ZENYER и тип её упаковки.
Также указываются максимальная производительность, используемые весовые категории, формат символов на скорлупе и дополнительная информация, которую требуется включить в сообщение.
После этого определяется конкретная конфигурация печатающего модуля и его интеграции с системой управления сортировочной машины.
Применение и интеграция в линию
Принтер устанавливается над транспортирующим участком после стабилизации положения яйца. Для точной печати согласуются скорость, шаг, число рядов, датчик продукта, энкодер и интерфейс управления.
VIDEO JET применяется в составе сортировочной линии ZENYER, когда требуется автоматически связывать маркировку на скорлупе с фактическим результатом индивидуального взвешивания яйца.
Типовая схема интеграции:
подача яйца → индивидуальное взвешивание → определение весовой категории → сохранение позиции яйца → VIDEO JET → селективная маркировка → автоматическое распределение по категории → упаковка.
На этапе взвешивания принтер ещё не участвует в технологическом процессе.
Массу определяет электронная система сортировочной машины.
Контроллер сравнивает измеренное значение с установленными диапазонами и присваивает яйцу соответствующую категорию.
Например:
малый вес → категория S;
следующий диапазон → категория M;
следующий диапазон → категория L;
более крупное яйцо → категория XL.
Конкретные обозначения и границы диапазонов задаются в настройках сортировочной машины в соответствии с требованиями предприятия и рынка.
После определения категории контроллер продолжает отслеживать положение яйца.
Когда продукт достигает зоны печати, соответствующий код передаётся в VIDEO JET.
Принтер наносит его непосредственно на скорлупу без остановки транспортирующего механизма.
Затем яйцо продолжает движение к упаковочному участку.
Система сортировщика использует ту же информацию о категории, чтобы отправить его к правильному упаковочному выходу.
В результате маркировка и упаковка синхронизированы между собой.
Например:
вес → L → VIDEO JET печатает L → яйцо поступает в упаковочную зону L.
Следующее яйцо может иметь другой вес:
вес → M → VIDEO JET печатает M → яйцо поступает в упаковочную зону M.
Оператор не меняет сообщение вручную между яйцами.
Именно поэтому VIDEO JET особенно подходит к машинам с автоматической упаковкой, где смешанный входной поток непрерывно распределяется по разным категориям.
Для моделей с автоматической упаковкой:
сортировщик → EC-JET2000 или VIDEO JET → автоматическая упаковка по весовым категориям.
Среди машин с ручной упаковкой селективная маркировка предусмотрена для ZENYER 104B и ZENYER 108.
Эти две модели являются исключениями и также могут комплектоваться EC-JET2000 или VIDEO JET.
Для остальных сортировщиков с ручной упаковкой не нужно автоматически выбирать селективный принтер.
Сначала следует определить, действительно ли маркировка должна изменяться в зависимости от индивидуального веса яйца.
Если требуется обычная дата, время, код производителя, партия или логотип, используются стандартные маркировочные решения.
Правило выбора:
одинаковая маркировка для всех проходящих яиц → стандартный принтер;
маркировка автоматически зависит от веса конкретного яйца → EC-JET2000 или VIDEO JET;
маркировка уже уложенных в лоток яиц отдельной операцией → автономный ZENYER 405HS.
Стандартные принтеры ZENYER 401H, 402H и 403H подбираются по конструкции технологического участка и количеству рядов.
Они подходят для нанесения заранее заданных данных на проходящие яйца.
ZENYER 405HS используется отдельно от основной машины и маркирует яйца непосредственно в готовых лотках.
VIDEO JET и EC-JET2000 относятся к другой группе — это системы для селективной маркировки в процессе сортировки.
Следовательно, сравнивать VIDEO JET с 405HS только по производительности неправильно.
Они устанавливаются на разных этапах технологического процесса и решают разные задачи.
VIDEO JET:
яйцо ещё находится внутри сортировочного процесса → известен его индивидуальный вес → автоматически выбирается индивидуальная маркировка.
405HS:
яйцо уже находится в готовом лотке → партия проходит через автономный конвейер → наносится выбранный макет.
Между EC-JET2000 и VIDEO JET выбор выполняется уже внутри группы селективных решений.
Обе системы позволяют связать категорию с результатом индивидуального взвешивания.
VIDEO JET использует промышленную CIJ-платформу Videojet, рассчитанную на высокоскоростную непрерывную эксплуатацию.
Технология CIJ хорошо подходит для движущейся продукции, поскольку печать выполняется бесконтактно.
Печатающая головка устанавливается в определённой позиции относительно траектории яйца.
Сопло находится на контролируемом расстоянии от поверхности скорлупы.
Когда яйцо проходит печатную точку, система активирует соответствующий код.
Для правильной интеграции необходимо согласовать скорость транспортирующего механизма.
Также учитываются шаг между яйцами, количество рядов, положение продукта и расстояние от момента взвешивания до точки печати.
Эти параметры используются для настройки задержки.
Если задержка слишком мала, команда печати будет выполнена раньше достижения яйцом необходимой позиции.
Если слишком велика — позже.
Поэтому окончательная настройка выполняется непосредственно на реальном движении линии.
При этом проверяется не только расположение символа на поверхности, но и правильность категории.
После пусконаладки рекомендуется провести тест с яйцами нескольких различных весовых категорий.
Для каждого тестового продукта сравнивается результат весового измерения, напечатанное обозначение и фактический выход сортировочной машины.
Все три значения должны соответствовать друг другу.
Например:
результат сортировщика L → печать L → выход упаковки L.
Такая проверка подтверждает правильность всей логики «вес → код → упаковка».
При ежедневной эксплуатации оператор контролирует качество печати и наличие расходных материалов.
Выбор весовой категории для каждого яйца выполняется автоматически.
При изменении производственной партии оператор может изменить дополнительную информацию, например код партии или дату, если она включена в используемый шаблон.
Само соответствие весовой категории определяется настройками сортировочной машины.
Для эксплуатации VIDEO JET необходимо использовать расходные материалы, соответствующие конкретной версии оборудования и требованиям маркировки яичной скорлупы.
Замена чернил на непредусмотренный состав может повлиять на качество печати, работу струйной системы и пригодность маркировки для пищевой продукции.
При работе после мойки необходимо обеспечить достаточную сушку яйца.
Мокрая или загрязнённая поверхность ухудшает стабильность струйной маркировки.
Если VIDEO JET интегрируется в комплексную линию мойки, сортировки и упаковки, логичное расположение печатного участка находится после полноценной сушки и после определения весовой категории.
Пример полной линии:
загрузка → мойка → сушка → контроль → индивидуальное взвешивание → определение категории → VIDEO JET → автоматическая маркировка категории → распределение → упаковка.
Если линия работает с предварительно чистым яйцом без мойки, технологический путь короче:
загрузка → контроль → взвешивание → категория → VIDEO JET → распределение → упаковка.
VIDEO JET не определяет качество яйца, не выполняет мойку, сортировку или упаковку самостоятельно.
Это специализированный модуль маркировки, использующий информацию других узлов сортировочной машины.
При модернизации уже установленной линии необходимо проверить возможность механического монтажа печатающей головки и подключения к системе управления.
Не каждый произвольный сортировщик стороннего производителя следует считать автоматически совместимым только потому, что промышленный принтер Videojet сам по себе имеет стандартные интерфейсы.
Селективная работа требует не просто запуска печати по датчику, а получения и правильного сопоставления данных весовой категории.
Поэтому для проектов ZENYER комплектация и интерфейс определяются по конкретной модели сортировочной машины.
Перед подготовкой предложения необходимо указать модель сортировщика, производительность, количество рядов, тип упаковки, количество весовых категорий, их обозначения и дополнительную информацию, которую необходимо наносить вместе с категорией.
На основании этих данных определяется окончательная конфигурация VIDEO JET и его интеграция в сортировочную линию.
Видео принтера для маркировки яиц ZENYER
Посмотрите синхронизацию печати с движением яйца, работу датчиков и энкодера, смену макетов и качество нанесения маркировки.
Больше видео об оборудовании ZENYER
На нашем канале опубликованы обзоры принтеров, демонстрации печати на яйце и примеры интеграции с сортировочными и упаковочными машинами.
Перейти на канал RuTubeПолучить консультацию и коммерческое предложение
Сообщите модель линии, производительность, число рядов, требуемое содержание печати, тип чернил и город поставки. Мы подберём совместимую конфигурацию и подготовим расчёт.
Связаться с менеджером
Задайте вопрос о типе печати, количестве головок, совместимости с вашей машиной, пищевых чернилах, макетах или интеграции со шкафом управления.
Учтём производительность, количество рядов, шаг движения яйца, формат маркировки и необходимость автоматической смены данных.
Добавим печатающие головки, контроллер, датчик продукта, энкодер, крепления, комплект пищевых чернил, доставку, НДС и условия поставки.
Отправим документ с техническими характеристиками, ценой и сроком действия предложения.
Для предварительного расчёта укажите модель оборудования, производительность, количество рядов, требуемый текст или логотип, город доставки и необходимые опции.
Запросить коммерческое предложение
Подготовим предложение с ценой оборудования, доставкой, НДС, сроками поставки и выбранной комплектацией.
