Автоматический упаковщик яиц Farm Packer ZENYER XBF60 (714B) — 60 000 яиц/ч
Высокопроизводительный двухмодульный Farm Packer для прямого подключения к системе яйцесбора: накопление, ориентация яйца широкой частью вверх, автоматическая подача пустых лотков, подсчёт и упаковка в стандартные лотки 5×6 на 30 яиц со скоростью до 60 000 яиц в час.
- Производительность: 60 000 яиц/ч
- Приём яйца непосредственно с конвейера яйцесбора
- Укладка преимущественно в стандартные лотки на 30 яиц
- Поставка, запуск и сервис оборудования
Цена и комплектация
| Официальная цена завода 1 | 4 318 834 ₽ (319 000 ¥) |
| Доставка и таможенное оформление 2 | 2 310 000 ₽ |
| НДС 22% | 1 458 343 ₽ |
| Цена с доставкой и НДС | 8 087 177 ₽ |
- Прямые цены завода без посредников
- Официальный дилер ZENYER в России
- Гарантия производителя — 12 месяцев
- Пусконаладка и обучение персонала
- Официальная техническая поддержка завода
- Запчасти и сервисная поддержка 7/365
Технические характеристики
Назначение и возможности оборудования
ZENYER XBF60 (714B) — высокопроизводительный автоматический Farm Packer для упаковки яйца непосредственно на птицефабрике со скоростью до 60 000 яиц в час. Современная версия 714B построена на базе двух параллельно работающих упаковочных модулей 713B и предназначена для прямого подключения к прутковому конвейеру системы яйцесбора из птичника.
Машина принимает общий поток несортированного яйца, накапливает и равномерно распределяет его между двумя упаковочными модулями, автоматически ориентирует яйца широкой частью с воздушной камерой вверх, отделяет пустые лотки от стопки, подаёт их к упаковочным позициям, выполняет подсчёт и автоматически укладывает продукцию в стандартные открытые лотки формата 5×6 на 30 яиц. Весовую сортировку Farm Packer 714B не выполняет.
ZENYER 714B разработан для предприятий, где необходимо автоматически снять большой поток яйца с системы яйцесбора и упаковать его в транспортные лотки без промежуточной ручной перекладки. Основная технологическая схема предусматривает прямое соединение накопительного участка Farm Packer с прутковым конвейером из птичника.
Актуальная версия 714B представляет собой комбинацию двух упаковщиков 713B. Такая архитектура позволяет разделить общий входящий поток между двумя параллельными упаковочными участками и получить суммарную производительность до 60 000 яиц в час.
При проектировании подключения необходимо учитывать не среднесуточный объём производства, а максимальный фактический поток яйца, поступающий на упаковщик в период работы системы сбора. Производительность входных конвейеров, накопителя и обоих упаковочных модулей должна быть согласована.

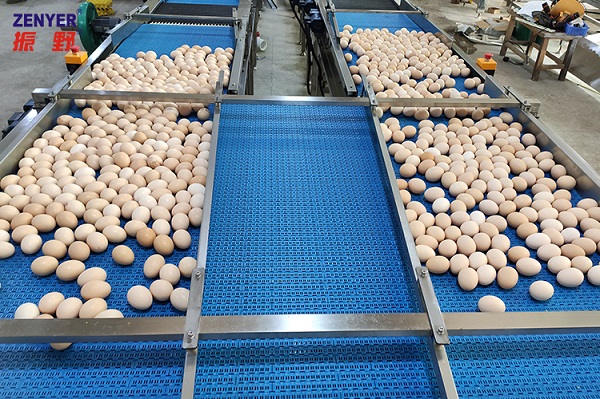

Яйцо поступает с пруткового конвейера птичника на общий накопительный участок. Накопитель создаёт технологический запас перед упаковочными модулями и помогает сглаживать кратковременные колебания входящего потока.

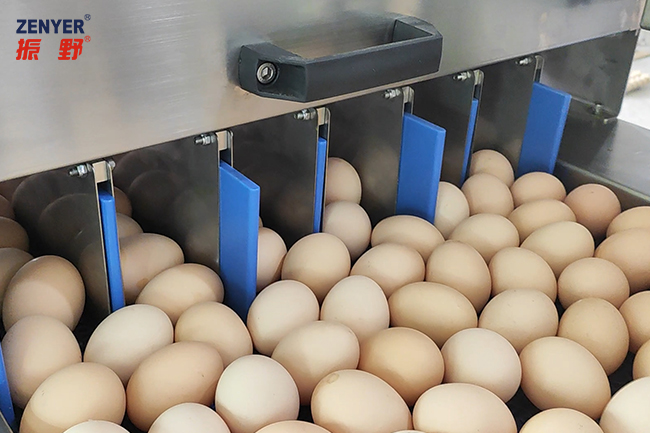

После накопления система распределяет яйца между рабочими дорожками и двумя упаковочными модулями. Такая схема позволяет двум упаковщикам работать параллельно с общим входящим потоком продукции.
Перед укладкой в лотки яйца автоматически ориентируются. Механизм располагает их широкой частью с воздушной камерой вверх, обеспечивая одинаковое положение продукции в транспортной упаковке.
Ориентация выполняется автоматически и не требует ручного разворота каждого яйца оператором.

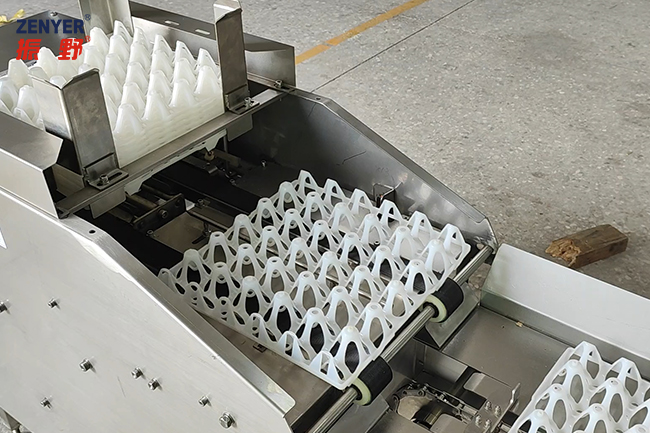

Для подачи упаковки используются автоматические системы разделения пустых лотков — de-nester. Оператор устанавливает стопки совместимых лотков, после чего оборудование автоматически отделяет тару по одной единице и подаёт её к упаковочному механизму.
Благодаря автоматическому разделению лотков оператору не требуется вручную устанавливать каждую единицу пустой тары непосредственно в упаковочную позицию.
Стандартная заводская конфигурация 714B предназначена для открытых лотков формата 5×6, то есть на 30 яиц. Именно этот формат должен быть указан в карточке как базовый.
Различные бумажные и пластиковые лотки на 30 яиц могут отличаться по внешним размерам, высоте, форме ячеек и жёсткости материала. Поэтому перед изготовлением оборудования рекомендуется согласовать с производителем образец используемой упаковки.

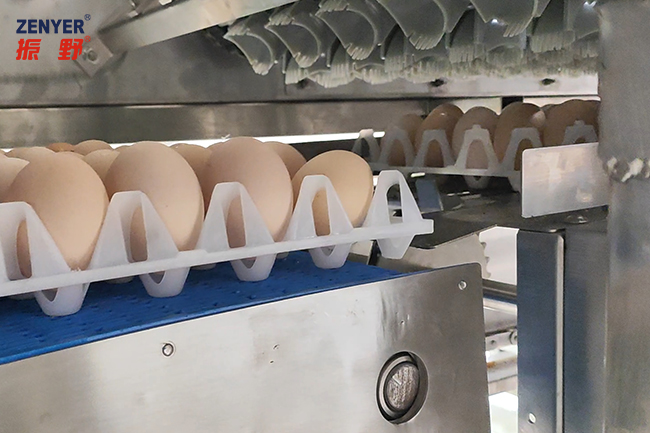

После подачи пустого лотка яйца автоматически укладываются в его ячейки. Заполненный лоток выводится из упаковочной позиции, а система подаёт следующую единицу пустой тары.
Одновременно выполняется автоматический подсчёт продукции. Система позволяет контролировать количество яиц, проходящих через упаковочные модули.
ZENYER 714B не является сортировочной машиной. Он не разделяет продукцию на весовые категории и не должен описываться как грейдер. Основная задача оборудования — высокая скорость автоматической упаковки общего потока яйца непосредственно после птичника.
Такое решение особенно подходит крупным птицефабрикам, где сортировка выполняется позднее на отдельном сортировочном центре либо где продукция отгружается в транспортных лотках без предварительного разделения по массе.
В актуальной версии 714B производитель применяет новую конструкцию механизма укладки, разработанную для более плавного перемещения яйца в ячейки лотка и уменьшения ударных нагрузок при упаковке.
На выходе стандартная машина может комплектоваться конвейером для ручного снятия заполненных лотков либо опциональной автоматической системой их штабелирования.

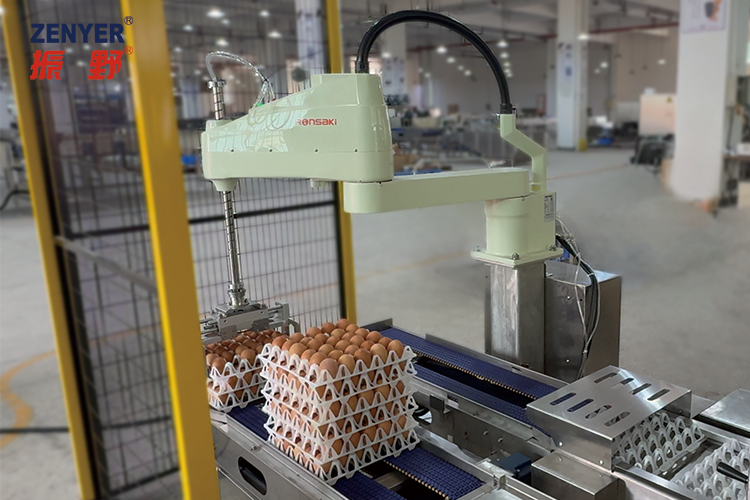

Для полной автоматизации выходного участка ZENYER предлагает роботизированный укладчик лотков 617. Он автоматически принимает заполненные лотки, формирует из них ровные стопки и передаёт готовые стопки на ленточный конвейер.
Роботизированный укладчик 617 является дополнительным оборудованием и не должен включаться в описание базовой комплектации 714B без соответствующего указания.
При работе без роботизированного штабелировщика заполненные лотки могут выводиться на ленточный конвейер и сниматься оператором вручную.
Выбор между ручным снятием лотков и автоматическим штабелированием зависит от необходимой степени автоматизации, организации рабочих мест и дальнейшей логистики готовой продукции.
Farm Packer можно подключить непосредственно к системе яйцесбора птичника. Заводская схема предусматривает соединение накопителя с прутковым конвейером, благодаря чему продукт поступает на упаковку без предварительной укладки в транспортную тару.
При такой интеграции необходимо предусмотреть взаимную блокировку оборудования. Если Farm Packer остановлен или его накопительный участок заполнен, предыдущий конвейер должен прекратить подачу яйца.
Это особенно важно при производительности 60 000 яиц в час: неконтролируемое поступление продукции при остановке упаковочных механизмов быстро приведёт к переполнению входного участка.
Если на упаковщик поступает яйцо из нескольких птичников или нескольких конвейеров, система объединения потоков проектируется отдельно. Она должна обеспечить равномерную подачу без превышения пропускной способности Farm Packer.
714B предназначен для упаковки яйца непосредственно после птичника и поэтому может работать с немытым яйцом. Сам упаковщик не является моечной машиной.
Мойка, дезинфекция и сушка не должны автоматически включаться в перечень функций 714B. Если они необходимы по технологии предприятия, используется отдельное оборудование соответствующей производительности.
При включении моечной машины в общую линию необходимо учитывать её пропускную способность. Моечный модуль с производительностью ниже 60 000 яиц в час ограничит производительность всего комплекса независимо от возможностей Farm Packer.
Аналогично, если предприятию требуется разделение продукции по массе, используется отдельный электронный сортировщик. Упаковщик 714B не измеряет массу яйца и не распределяет его по весовым категориям.
Перед заказом необходимо определить направление существующего конвейера, высоту точки передачи яйца, размеры помещения, расположение колонн и проходов, место размещения пустых лотков и направление отвода заполненной продукции.
Также заранее определяется способ обработки готовых лотков: ручное снятие с конвейера либо автоматическое формирование стопок с помощью роботизированного укладчика 617.
При выборе автоматического штабелирования необходимо предусмотреть пространство для самого робота, выходного ленточного конвейера и дальнейшего перемещения сформированных стопок.
ZENYER 714B оптимален для крупных птицеводческих предприятий, которым необходим производительный Farm Packer с минимальным количеством ручных операций между системой яйцесбора и готовым транспортным лотком.
Применение и интеграция в линию
Упаковщик подключается к конвейеру яйцесбора в птичнике или к подающему транспортёру и укладывает яйцо в лотки без предварительной сортировки по массе.
ZENYER 714B предназначен для высокопроизводительной интеграции непосредственно с системой яйцесбора птицефабрики. Современная конструкция объединяет два упаковочных модуля 713B, работающих параллельно с общим входящим потоком продукции.
Основной вариант подключения — установка накопительного участка Farm Packer непосредственно после пруткового конвейера птичника. Яйцо поступает на упаковку автоматически, без промежуточной ручной перекладки в транспортные лотки.

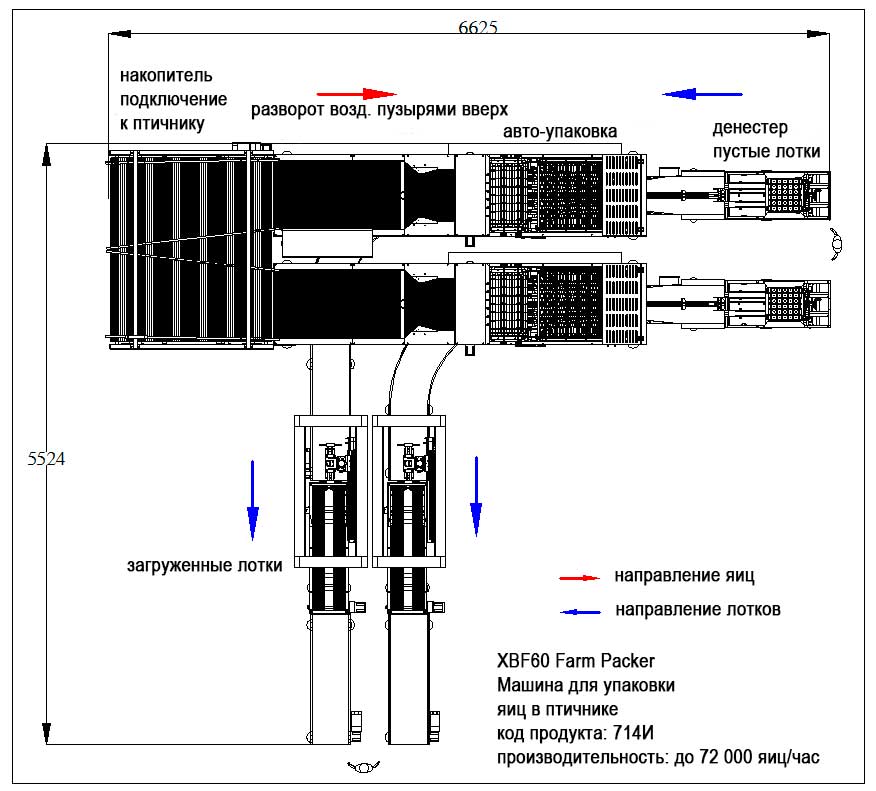

Основная схема работы:
конвейер яйцесбора из птичника → накопление → распределение потока между двумя упаковочными модулями → автоматическая ориентация → автоматическое разделение и подача пустых лотков → подсчёт → упаковка в два параллельных потока лотков 5×6 → отвод готовой продукции.
Максимальная производительность Farm Packer составляет до 60 000 яиц в час. При проектировании важно учитывать максимальную часовую нагрузку системы яйцесбора и количество одновременно работающих входных конвейеров.
Если к одной машине подключаются несколько птичников, перед Farm Packer необходимо спроектировать систему объединения потоков. Она должна равномерно распределять продукцию и не создавать локальных перегрузок накопителя.
Между конвейерами птичника и упаковщиком предусматривается электрическая взаимная блокировка. При остановке 714B предыдущая система транспортировки должна автоматически прекращать подачу яйца.
Двухмодульная архитектура особенно удобна при большом входящем потоке: продукция распределяется между двумя упаковочными механизмами, каждый из которых работает со своей системой подачи пустых лотков.
Для каждого упаковочного модуля используется автоматический de-nester. Пустые лотки загружаются стопками, после чего механизм самостоятельно отделяет их по одному и подаёт к рабочей позиции.
Базовый формат упаковки — стандартный открытый лоток 5×6 на 30 яиц.
Перед изготовлением оборудования рекомендуется предоставить производителю образец фактически используемой тары. Геометрические различия между бумажными и пластиковыми лотками особенно важны для стабильной работы автоматического разделителя стопок.
После заполнения лотки могут поступать на выходной ленточный конвейер для ручного снятия оператором.
Базовая выходная схема:
автоматическая упаковка → выход заполненных лотков → ленточный конвейер → ручное снятие готовой продукции.
Для более высокой степени автоматизации Farm Packer может комплектоваться роботизированным укладчиком ZENYER 617.

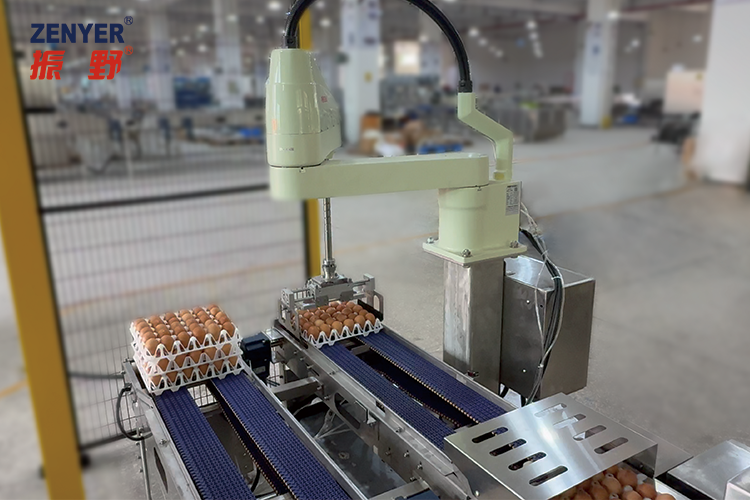

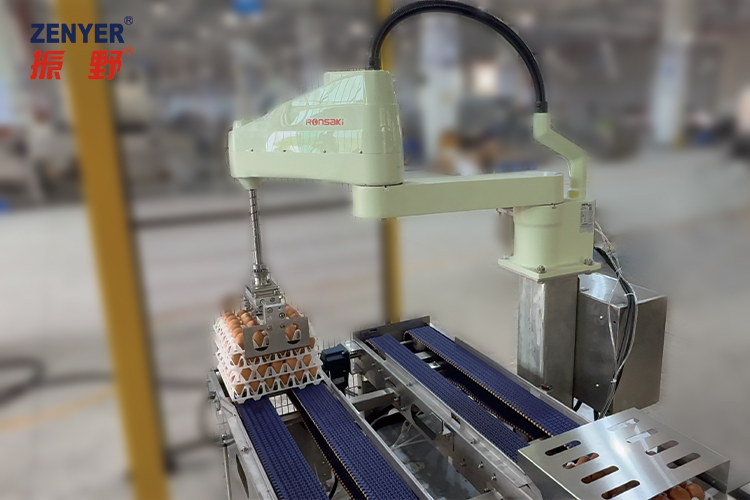

Укладчик 617 принимает заполненные лотки после упаковочной машины, автоматически поднимает и укладывает их друг на друга, формирует равномерные стопки и передаёт готовые стопки на ленточный конвейер.
Автоматизированная выходная схема:
автоматическая упаковка → ZENYER 617 → формирование стопки заполненных лотков → ленточный конвейер → дальнейшее перемещение готовой продукции.
Такой вариант значительно сокращает объём ручной работы на выходе, что особенно важно при потоке 60 000 яиц в час.
При необходимости после укладчика можно проектировать дополнительную транспортную систему для перемещения стопок к зоне накопления или паллетирования.
Сам 714B не выполняет весовую сортировку. Если необходимо разделять яйцо на категории перед потребительской упаковкой, используется отдельный электронный сортировщик ZENYER.
При прямой передаче яйца из птичника на сортировочную линию промежуточный Farm Packer может вообще не потребоваться. Поэтому комбинацию оборудования необходимо подбирать исходя из реального технологического маршрута продукции.
Если предприятие сначала упаковывает яйцо для транспортировки между корпусами или производственными площадками, а сортировка выполняется позже, Farm Packer становится самостоятельным участком первичной упаковки.
714B также не выполняет мойку и сушку. Для санитарной мойки используется отдельное оборудование ZENYER для мойки и сушки яиц.
Связывать Farm Packer в карточке с одной конкретной моделью мойки как со стандартным продолжением линии не следует. Моечное оборудование подбирается по фактической производительности и технологической схеме предприятия.
Если мойка включается перед или после упаковочного участка, производительность всех модулей должна быть согласована. Машина с меньшей пропускной способностью станет ограничивающим элементом общей линии.
Для 714B отдельного внимания требует система подачи сжатого воздуха. Современная заводская конфигурация использует пневматические узлы, и производитель предлагает воздушный компрессор как отдельную опцию. Его параметры окончательно определяются комплектацией поставки.
Перед подготовкой предложения необходимо получить схему помещения, информацию о конвейере яйцесбора, его высоте и направлении движения, максимальную часовую производительность, количество входящих потоков и характеристики используемого 30-ячеечного лотка.
Также необходимо определить требуемый уровень автоматизации выхода: ручное снятие заполненных лотков либо роботизированное штабелирование.
При выборе ZENYER 617 необходимо дополнительно предусмотреть место для штабелировщика и ленточного конвейера готовых стопок.
В результате 714B можно сконфигурировать как высокопроизводительный самостоятельный Farm Packer либо как полностью автоматизированный участок от конвейера яйцесбора до готовой стопки заполненных транспортных лотков.
